Tất tần tật về Aptomat – MCB – Aptomat MCB và MCCB khác nhau thế nào?
Aptomat là gì?
Aptomat là một loại cầu dao với khả năng đóng cắt tự động. Trong một hệ thống điện, Aptomat có chức năng bảo vệ hệ thống tránh hiện tượng quá tải hoặc ngắn mạch. Một số loại còn có thêm nhiều chức năng tiên tiến như chống rò rỉ điện hoặc chống giật. Trên thị trường hiện nay có rất nhiều loại Aptomat. Bài viết sau đây Hecico sẽ hướng dẫn phân biệt aptomat loại MCB và MCCB.
Cấu tạo chung của Aptomat
Có rất nhiều loại Aptomat nhưng chúng thường có cấu tạo giống nhau gồm hai cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc ba tiếp điểm (tiếp điểm chính, tiếp điểm phụ và hồ quang). Khi mạch điện được đóng lại, các tiếp điểm sẽ lần lượt đóng từ hồ quang tới tiếp điểm phụ và tiếp điểm chính là sau cùng. Nếu như mạch điện bị ngắt, quá trình mở các tiếp điểm sẽ ngược lại.
Thiết kế như vậy để đảm bảo rằng hiện tượng hồ quang điện sẽ chỉ xảy ra trên một tiếp điểm, do vậy bảo vệ được các tiếp điểm còn lại và toàn bộ hệ thống điện.
Đối với các Aptomat có ba cấp tiếp điểm, tiếp điểm chính sẽ được bảo vệ tốt hơn vì nó được ngăn cách với tiếp điểm hồ quang qua tiếp điểm phụ.

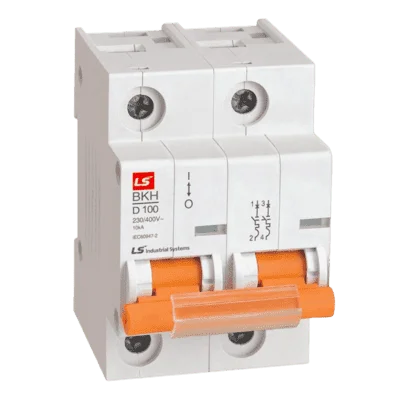

Cầu dao dạng tép MCB là gì?
MCB (cầu dao tự động dạng tép – Aptomat CB tép) thường được làm từ nhựa cách điện ABS (acrylonnitrin butadien styren) có tính năng chống va đập tốt, cách nhiệt và cách điện đạt được tiêu chuẩn IEC947 quốc tế.
Tuy nhiên, do cấu trúc hóa học của nhựa ABS, thường các dòng cầu dao tự động Aptomat CB tép MCB chỉ được sử dụng cho các thiết bị có dòng công suất nhỏ và dòng điện thấp (như trong sinh hoạt dân dụng) không vượt quá 100A.

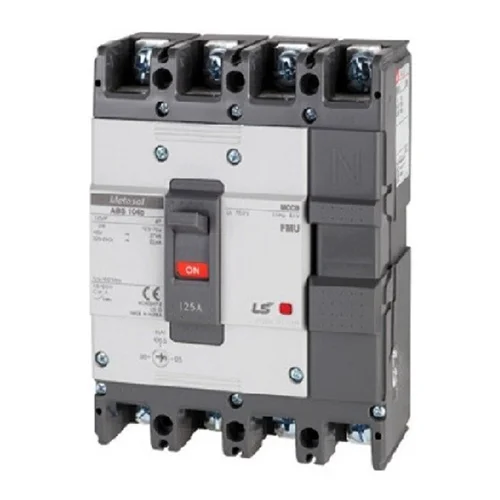

Cầu dao tự động dạng khối (MCCB)
MCCB được thiết kế một là dùng cho cách sắp xếp nhiệt độ quá cao và hai là cho tình trạng quá dòng. Khi nhiệt độ của bộ ngắt mạch vỏ đúc thay đổi sẽ xuất hiện tiếp xúc lưỡng kim mở rộng và co lại.
Khi dòng điện hoạt động bình thường, tiếp điểm của MCCB cho phép nguồn điện có thể chạy qua. Tuy nhiên, khi phát hiện tình trạng quá tải thì các liên kết sẽ bắt đầu ấm lên để mở rộng ra nhằm ngắt kết nối mạch ra khỏi nguồn cung cấp. Cách này sẽ giúp bảo vệ các thiết bị điện được an toàn khi có sự cố xảy ra.
Aptomat MCB và MCCB khác nhau thế nào?
1.1. Về cấu tạo
MCB (cầu dao tự động dạng tép – Aptomat CB tép) làm bằng nhựa cách điện ABS (acrylonnitrin butadien styren) và sản xuất theo tiêu chuẩn IEC947 quốc tế. Nếu dùng trong căn hộ sẽ được kết hợp thêm dây nối đất (ter) để đảm bảo an toàn tối đa.
Aptomat MCCB (cầu dao tự động dạng khối đúc Aptomat CB khối), cũng sản xuất theo tiêu chuẩn IEC947 quốc tế, nhưng được làm từ nhựa tổng hợp phenolic có đặc tính cách điện và chịu nhiệt nóng cao hơn so với dòng MCB.
1.2. Về tính năng
Aptomat MCCB có thể điều chỉnh được dòng Ir, nhưng Aptomat MCB không có chức năng này.
Dòng định mức của MCCB cao, lên đến vài ngàn ampe còn Aptomat MCB thấp hơn.
Aptomat MCB có dòng Icu và dòng Ics nhỏ hơn MCCB
Aptomat khối MCCB có khả năng điều khiển từ xa do được gắn thêm option là các cuộn đóng, cuộn cắt motor nạp lò xo. Aptomat MCB không có.
MCB tép không có không gian lắp cuộn dây như MCCB
MCB giúp bảo vệ hệ thống mạch điện khỏi tình trạng quá dòng tốt hơn, còn MCCB bảo vệ hiệu quả hơn khi xuất hiện nhiệt độ cao và dòng ngắn mạch.
Các thiết kế của Aptomat khối MCCB ở các model cao cấp, có thể chỉnh dòng được, còn Aptomat MCB không có, chỉ cố định 1 vị trí.
1.3. Về lĩnh vực sử dụng
MCB chủ yếu dùng trong mạch điện dân dụng, các thiết bị có dòng công suất nhỏ và dòng điện thấp không vượt quá 100A
Các loại MCCB được dùng nhiều trong mạch điện công nghiệp với mạch dòng nặng.
1.4. Về giá thành
So với Aptomat MCB thì Aptomat MCCB có giá thành cao hơn. Bởi vì, thiết bị điện này được sản xuất phức tạp hơn, yêu cầu cao về kỹ thuật và đòi hỏi mất nhiều thời gian, công sức, linh kiện…
| Cơ sở so sánh | MCB | MCCB |
|---|---|---|
| Định nghĩa | Loại công tắc bảo vệ hệ thống khỏi dòng quá tải. | Bảo vệ thiết bị khỏi nhiệt độ quá cao và dòng sự cố. |
| Tên viết tắt | Bộ ngắt mạch thu nhỏ | Bộ ngắt mạch đúc |
| Ngắt mạch | Cố định | Di chuyển |
| Cực | 1,2,3 | 1,2,3,4 |
| Khả năng cắt | 1800 A | 10k -200k |
| Bật / tắt từ xa | Không thể | Có thể |
| Rating Current | 100 amps | 10 – 200 amps |
| Ứng dụng | Cho hệ thống tải thấp | Trong mạch có tải nặng |
| Công dụng | Sử dụng trong các công trình dân dụng | Sử dụng trong thương mại và công nghiệp |
Khác biệt nổi bật nhất giữa MCB (cầu dao tép) và MCCB (cầu dao khối đúc) chính là khả năng ngắt mà chúng đang có.Trong khi MCB có khả năng ngắt lên đến 1800 amps thì MCCB lại có thể ngắt dòng từ 10k – 200k amps.
Cả MCB và MCCB đều là các thiết bị nhiệt tù. Chúng đều được phân loại dưới bộ ngắt điện áp thấp. Tuy nhiên, 2 thiết bị đóng ngắt lại có những điểm khác biệt cơ bản sau:
- MCB là tên viết tắt của bộ ngắt mạch thu nhỏ còn MCCB là tên viết tắt của bộ ngắt mạch vỏ đúc.
- Trong khi MCB giúp bảo vệ hệ thống mạch điện khỏi tình trạng quá dòng thì MCCB lại thể hiện được chức năng bảo vệ khi xuất hiện nhiệt độ cao và dòng ngắn mạch.
- Mạch ngắt của MCCB có khả năng di chuyển nhưng MCB chỉ có thể cố định 1 vị trí.
- Phiên bản của MCB là đơn, 2 cực và ba cực nhưng MCCB lại không có phiên bản 3 cực mà thay vào đó là đơn, 2 cực và 4 cực.
- MCB có dòng điện ngắn mạch ở mức 1800amp nhỏ hơn nhiều so với mức 10k – 200k của MCCB.
- MCB không có tính năng điều khiển từ xa nhưng MCCB lại có tính năng này nhờ dây sunt.
- MCB có dòng định mức đạt 100 amps. Trong khi đó, chỉ số này ở MCCB lại dao động khá lớn từ 10 – 200 amps.
- MCB chủ yếu dùng trong mạch điện dân dụng với mạch dòng thấp còn MCCB được dùng nhiều trong mạch điện công nghiệp với mạch dòng nặng.
2. Lưu ý khi lựa chọn, lắp đặt và sử dụng Aptomat MCB, MCCB
Ngoài việc quan tâm Aptomat MCB và MCCB khác nhau thế nào, để đảm bảo an toàn bạn nên chọn những sản phẩm có nguồn gốc xuất xứ rõ ràng. Ưu tiên hàng của các thương hiệu uy tín và tránh mua hàng được bày bán tràn lan, không tem mác hoặc hàng nhái giả.
Không chọn Aptomat MCB và MCCB có định mức điện quá cao hoặc quá thấp so với hệ thống điện của nơi lắp đặt. Vì nếu chọn Aptomat có dòng chịu tải thấp thì trong quá trình hoạt động sẽ dễ bị nhảy khi nhiều thiết bị được sử dụng cùng lúc.
Tốt nhất, hãy lắp Aptomat nhánh cho từng phòng, hay thiết bị điện có công suất lớn trong nhà. Việc chia Aptomat nhánh sẽ đảm bảo khi xảy ra sự cố chỉ có một khu vực nhỏ chịu ảnh hưởng, giảm thiệt hại tối đa.
Tiến hành nối đúng nguồn điện ra ở dưới và nguồn điện vào ở bên trong để không bị hư và không bị cháy nổ do lệch nguồn của aptomat.
